单反相机与GPS完美组合，性价比极高的DIY

关键词：尼康 D90 单反相机 Garmin 高明手持 GPS 接收机蓝牙模块模组配对适配线 DIY 制作自制照片定位卫星试验调试 NMEA 通讯联机快门线摄影数据线 pinout rs232 TTL 拆解破解导航

含有GPS信息的照片（简称GPS照片）对于照片导航、管理照片、图画游记、野外调查等，非常有用。实时拍摄GPS照片比根据航迹时间用软件制作的更精确、省事。

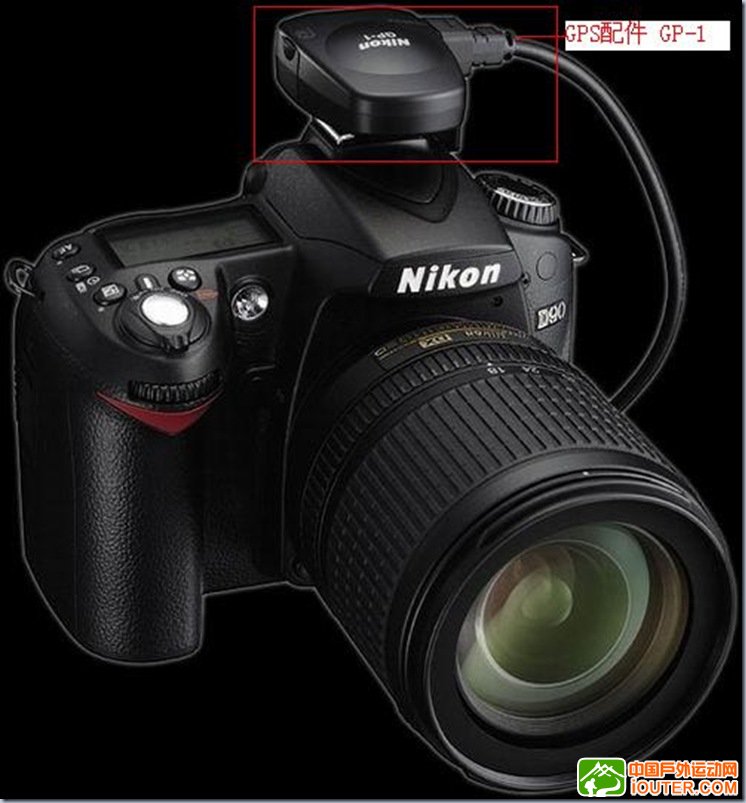

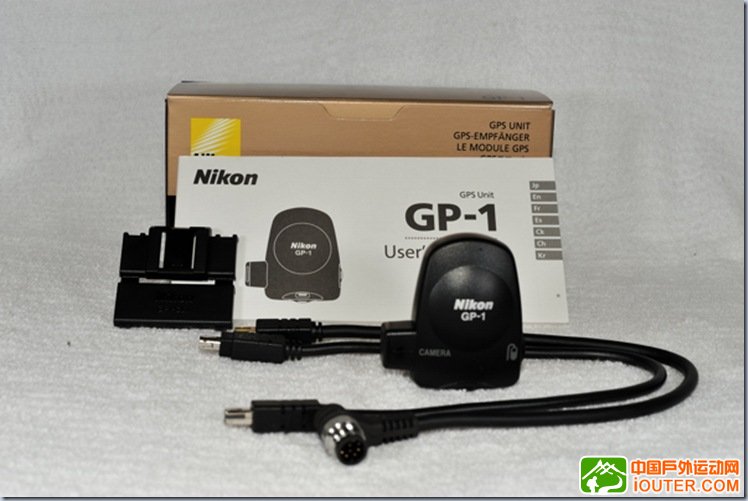

尼康D90配尼克尔18-200mm镜头买时10000元左右，配GPS套件需1600元（国产1300元）。感觉那个GPS套件只值300元，且占用闪光灯接口、且不方便携带安装、且耗电、且难看。

如果能用上现有的Garmin 60csx手持GPS，不但定位精度提高到3米以内，还能克服以上困扰。

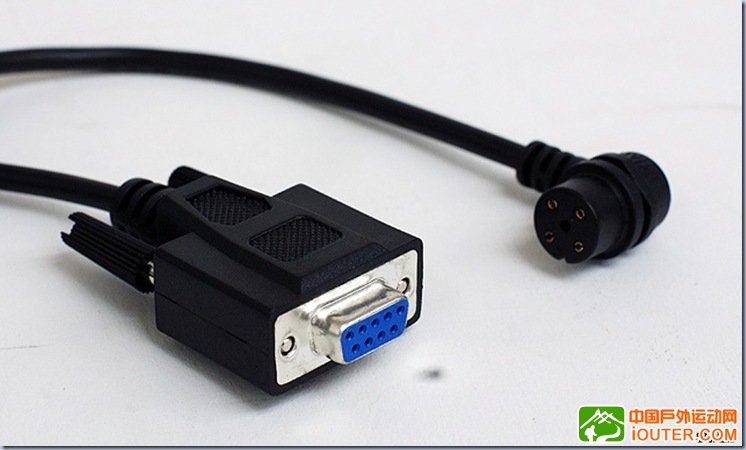

这种组合需要GPS数据线

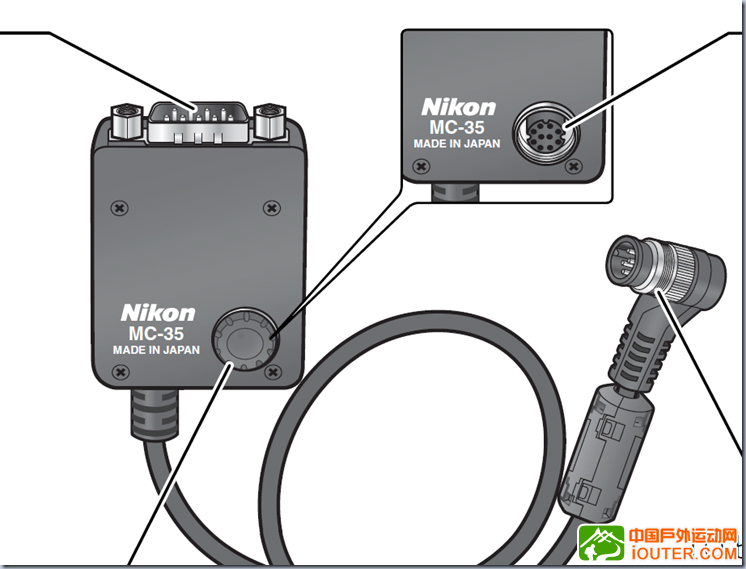

MC35GPS适配线

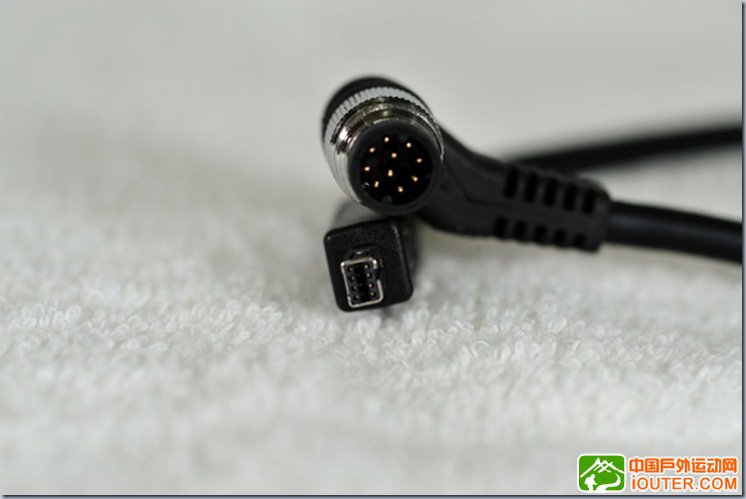

还有圆口转方口（mini 10pin）的连接线GP1-CA90

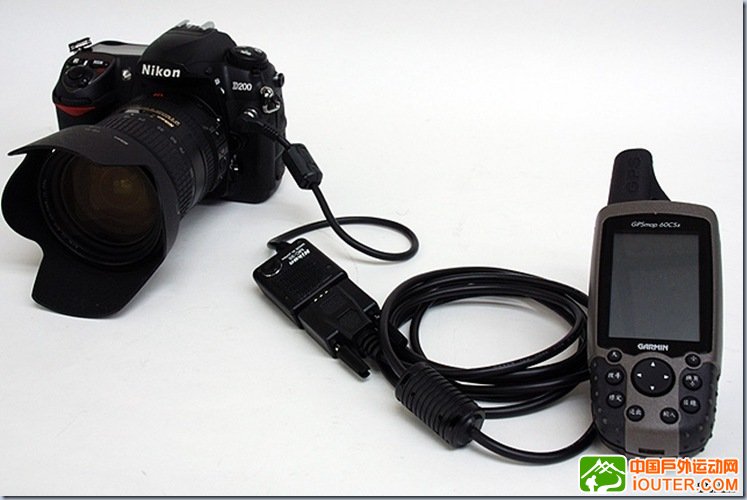

大概像D200这样，只是要再加上GP1-CA90

拖着一大堆电缆去摄影，是不是够发烧？尼康的数据线很难买到，可能很少生产，1300多元，仅仅两条线。是的，适配线内有一个RS232转TTL的电路，造价大概10多元吧。

MC35GPS适配线接线盒内部

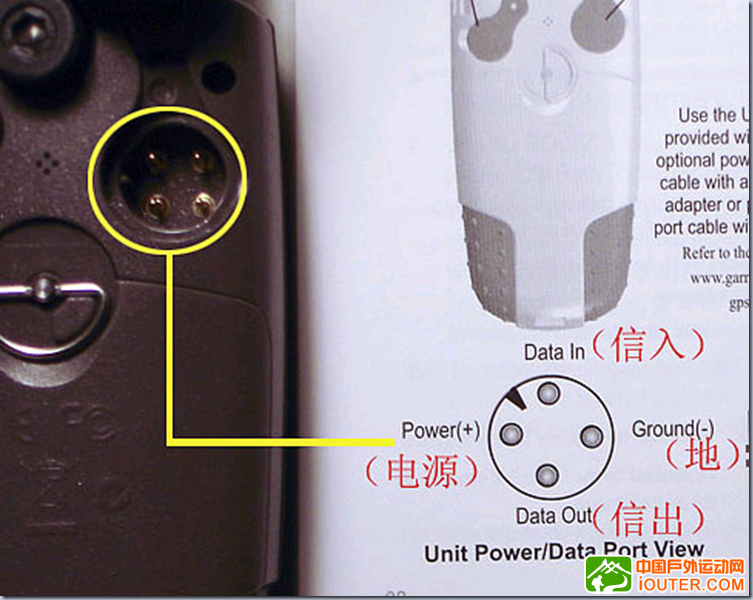

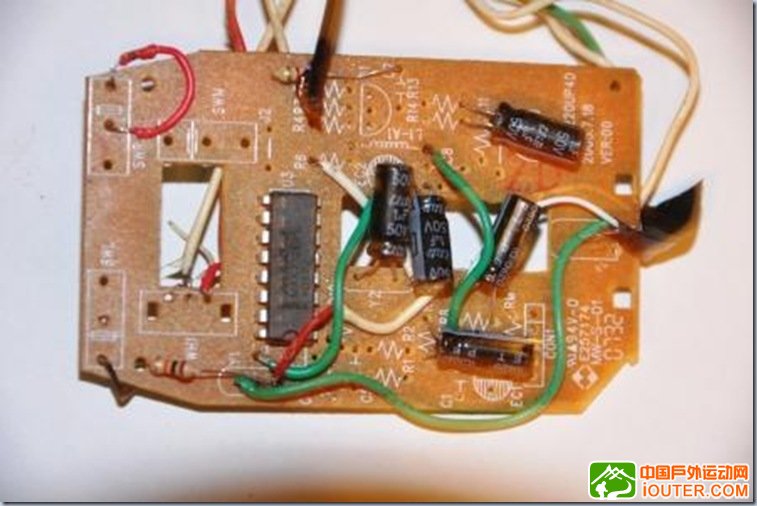

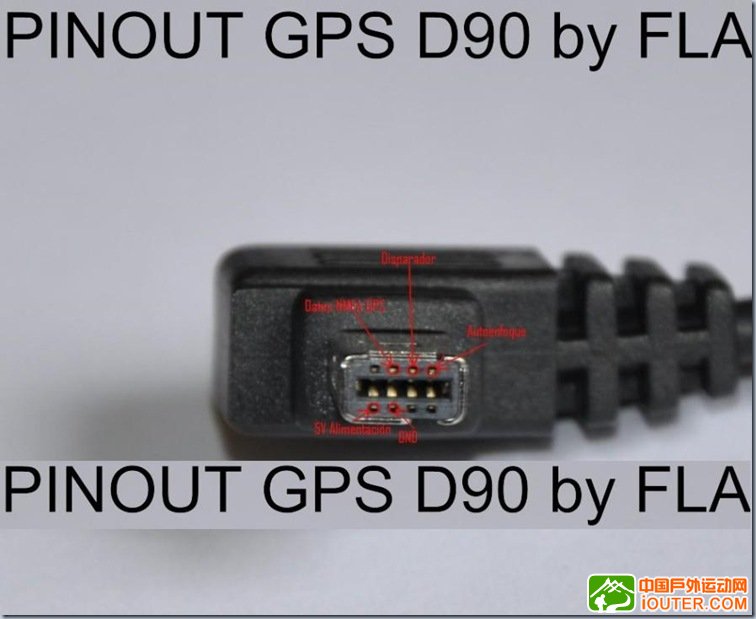

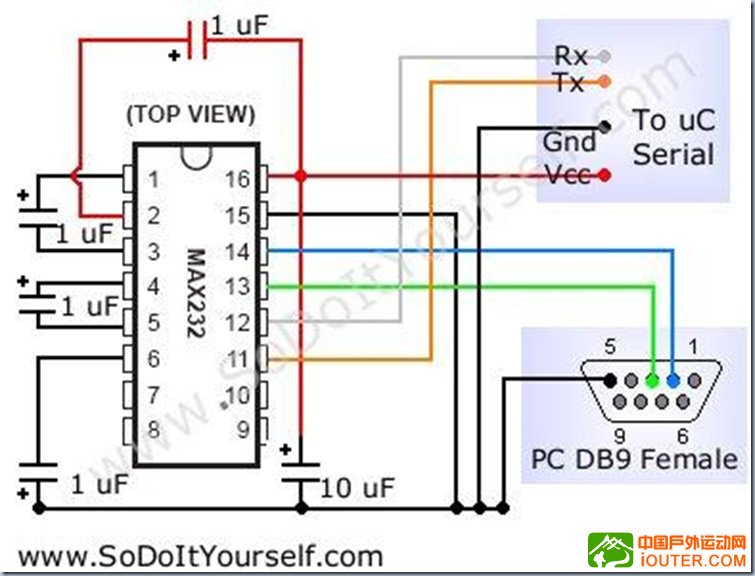

为了测试这种可行性，我按照通常的RS232转TLL电路做了一个适配线，增加了一个200欧的保护电阻（1角），其他为1微法电解电容4个（4角），Max232芯片一个（1元），旧鼠标电路板一个，GPS接口用废弃串口母头的插针直接插到信出Tx和地线，相机GPS插头用yongnuo快门线的10针插头（40元），需要把自动对焦和快门的铜针移到电源pin和GPS输出铜针，其他铜针全部拔掉以防短路，总计材料约42元。

在连线之前，我测了相机的电压、插头的电压，相机电源铜针约6伏，GPS输入（对应插头的GPS输出）约4.57伏。插头的GPS输出约4.5伏，这是符合安全要求的，如果电压大，可增大电阻调节。

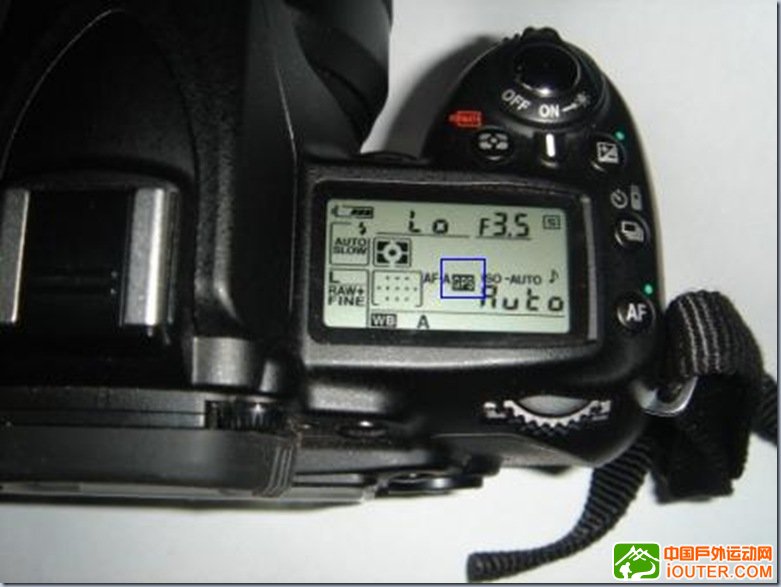

在室外连好线，打开两机，在相机液晶屏看到GPS符号闪烁，没装GPS前是没有这个符号的。GPS搜星定位后符号不再闪烁，拍照后在相机后屏出现GPS信息，成功，用PANDA IEXIF2查到GPS信息。

拖着一堆设备去拍拍，感觉怪怪的，但很满意。

以上是试验，下一步要解决尾大不掉的问题，用蓝牙无线传输。

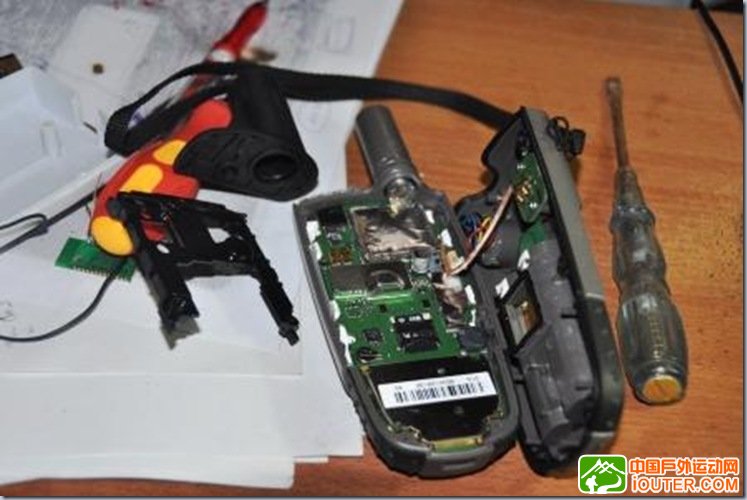

1 GPS开盒

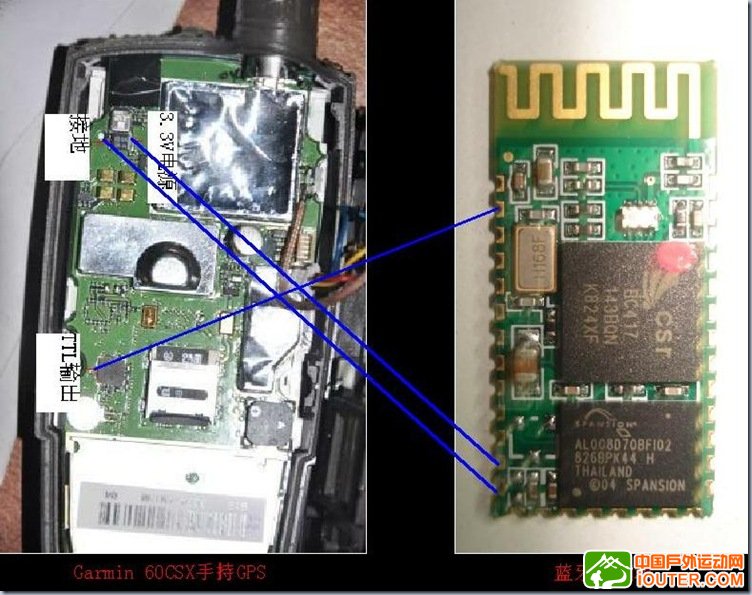

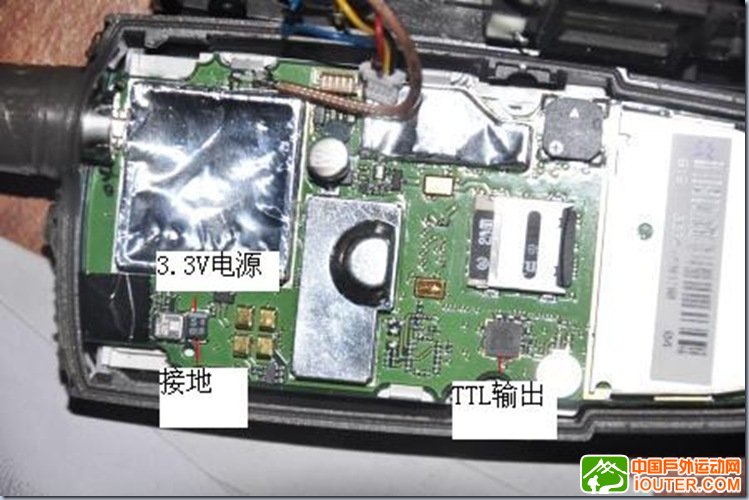

2 MTK芯片新版60CSX，两侧电压，寻找接入点

3设置主从蓝牙模块

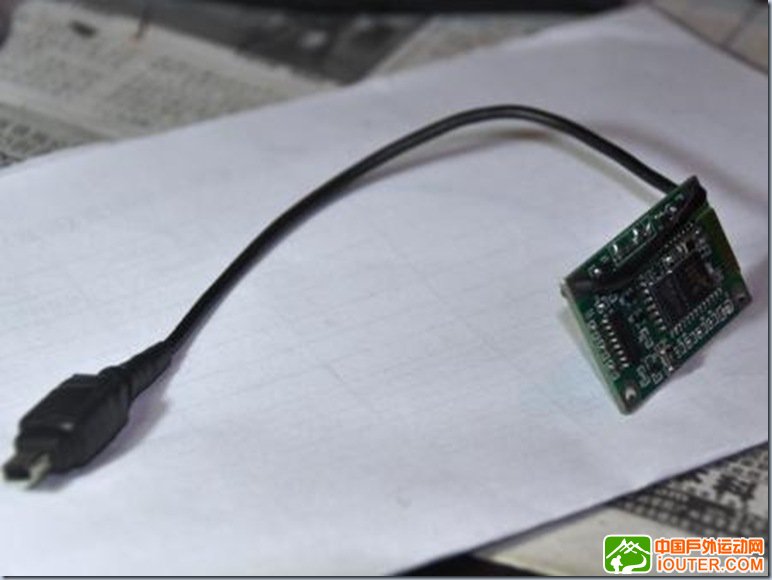

蓝牙模块在广州昌岗中路买到，主蓝牙带电压及信号转换电路板，60元，从25元。主蓝牙直接接电脑串口设置波特率4800及配对密码，从蓝牙用以上试验的适配线电路板（需调整输出信号电压到3.3伏）接电脑设置波特率4800及配对密码，主从配对密码相同。这样每次开机就会自动连接。

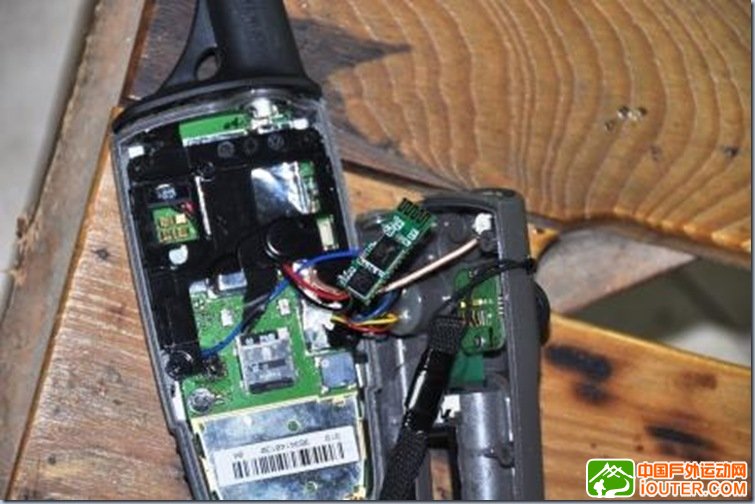

4 接从蓝牙模块

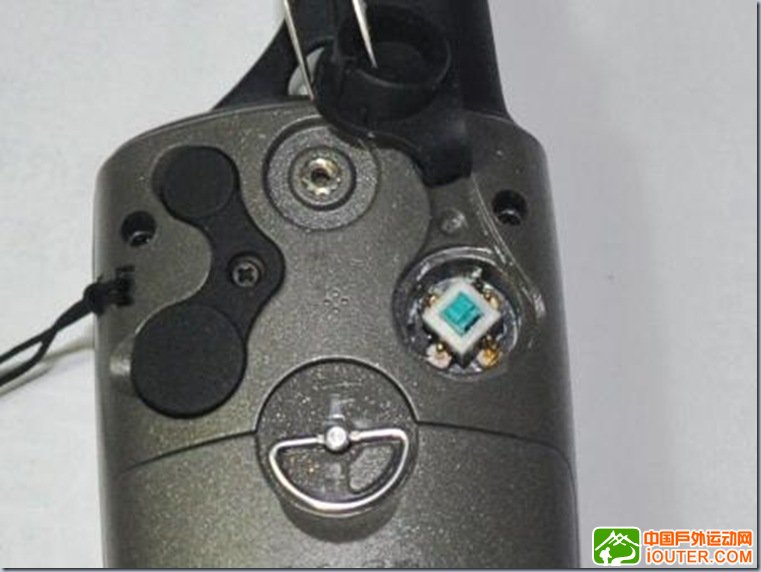

TTL输出点很难焊接，容易与附近的焊点短路，宜优先用胶固定住电线再焊接，2-3条铜丝合适，多了不好焊接而且还容易拉断。蓝牙模块用绝缘胶带包好放在天线连线下面。3.3伏电源线利用GPS串口接一个开关，开关大小正好卡在铜针内侧，连接线缠在铜针上。不拍照时可关闭蓝牙，省电。

开机与手机的蓝牙配对、联机成功，证明60CSX从蓝牙安装完成。

5 快门线改造

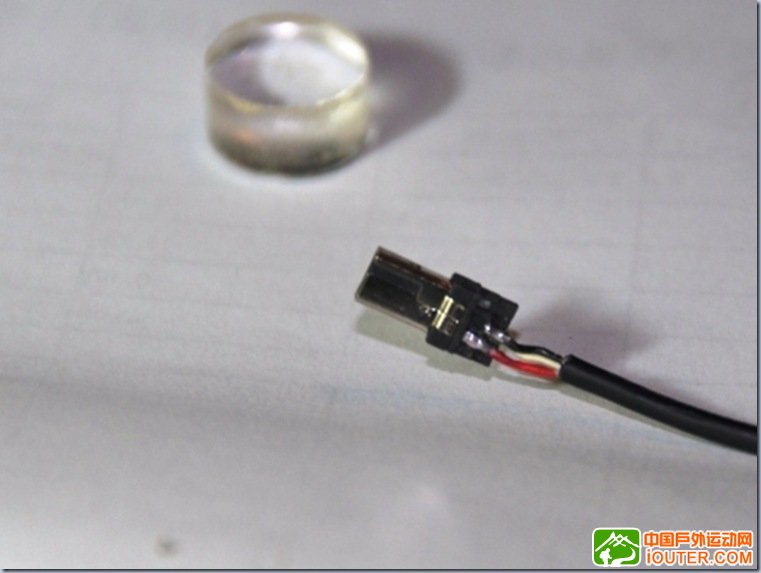

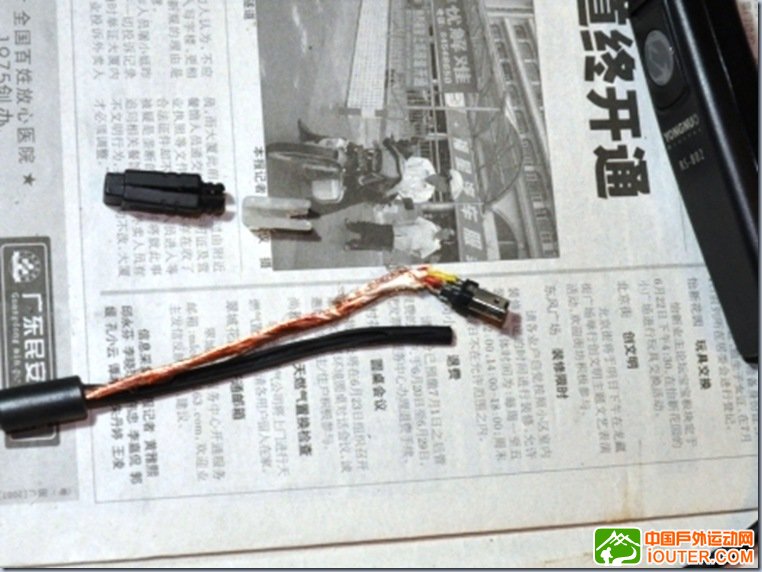

纵向切口，黑塑胶头部保留，这样不会损坏铜针，我用了两条快门线才实现完好拆解。

三条线分别接电源、地、GPS输出。焊接，用刀片削平焊点，防鼓胀。套好黑白塑胶，用胶带密封。

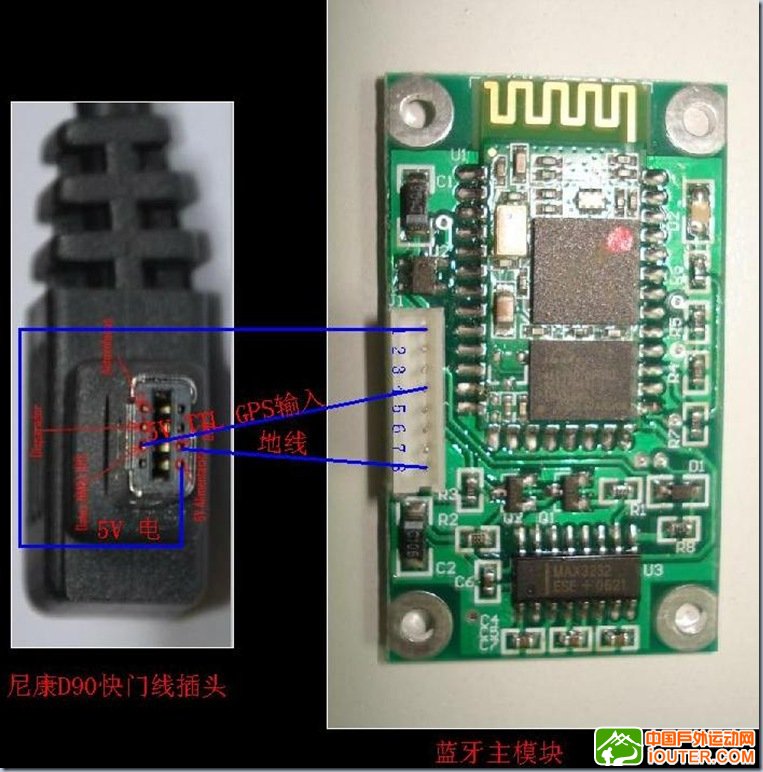

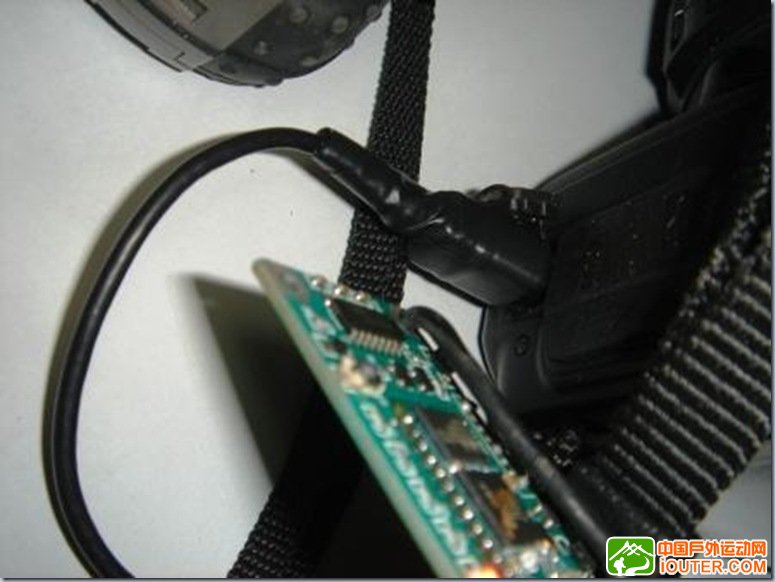

6 接主蓝牙模块

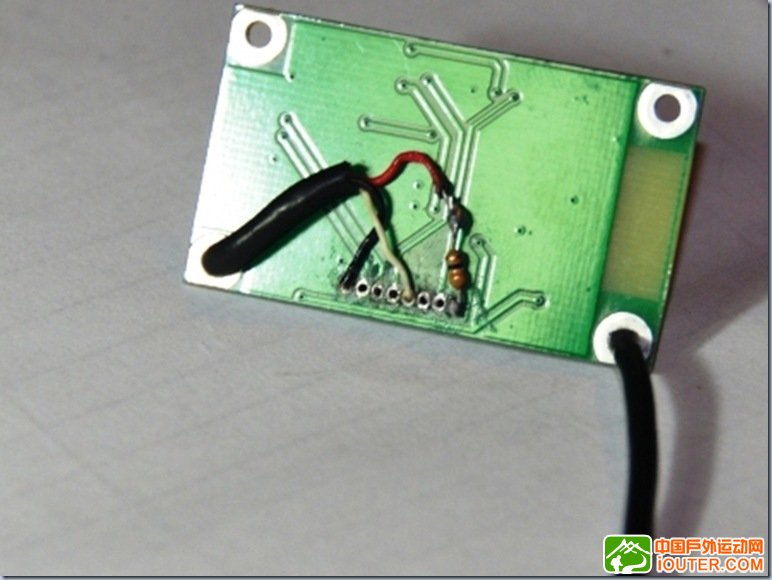

D90 GPS接口电源电压为6伏，主蓝牙模块标称不能超过5伏，在主蓝牙模块电源端接一个30欧姆的电阻，降压到5伏以内。

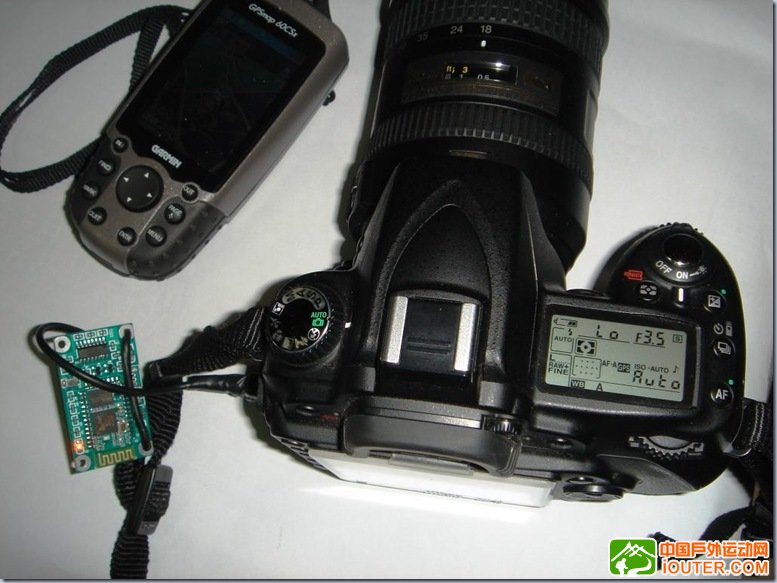

完成效果。

7 连线及设置菜单

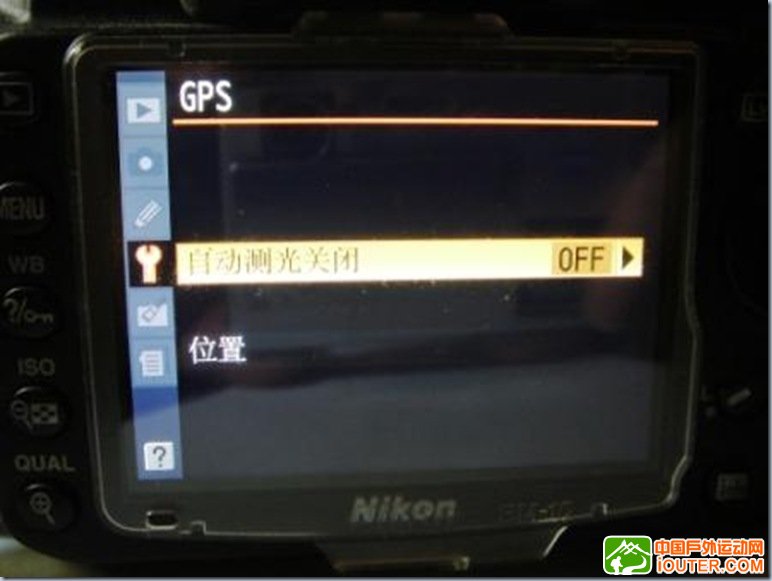

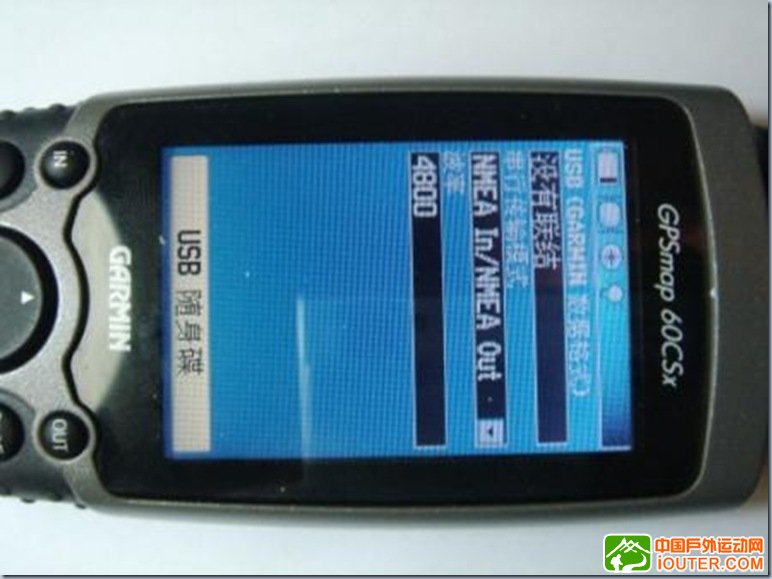

相机自动测光关闭设置为OFF。打开GPS，设置输出格式为NMEA 4800。

8 开机通讯

相机开机后主模块指示灯闪烁，打开从蓝牙开关，自动配对后主蓝牙指示灯恒亮，联机成功。

搜星定位之前GPS符号闪烁，定位后稳定，可以拍照。

上载到google maps上瞧瞧，那是相当的完美，嘿嘿

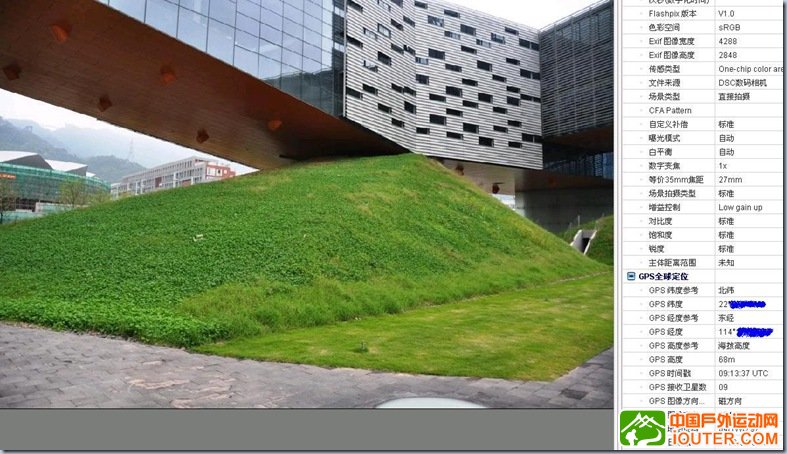

这是我设计施工的薄壳混凝土斜屋面绿化，高度约15米，土壤厚度20cm，有八个斜面，最大坡度57度，其他侧面有玻璃幕墙、有门，这是一个办公室的屋顶，面积约1500平米。其技术领先之处在于，固定土壤不破坏土壤下面的防水层（比如植钢筋之类就会破坏防水层），而是一种很精密的力学方法。

总结：查资料、试验、安装调试完成，用时一周许，其实可以3天完成，出于安保原因，谨慎了几天。造价200元内。推测其他具有GPS功能尼康单反相机与其他型号Garmin GPS或麦哲伦GPS或蓝牙GPS模块接收机组合，基本类同。

由于记忆的原因，某些内容可能与我实际的制作过程有出入。

特别声明：本DIY制作有风险，需要知识与技术，不建议模仿，对于任何看到我的方法进而制作进而造成任何机器损坏或触电事故的，本人不承担任何责任。
